כבלים ומחברים בשמע: ג'ק, XLR, RCA ומה מתחבר למה

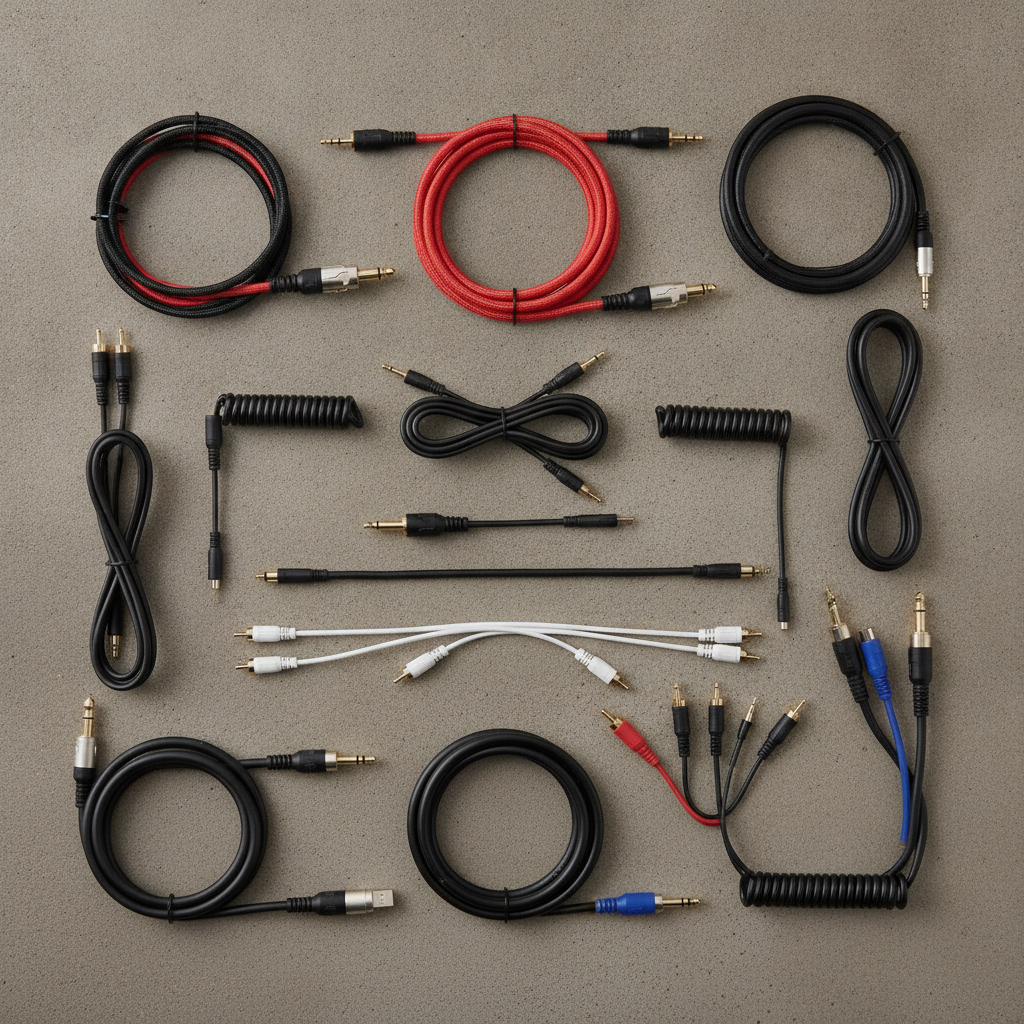

בכל בית שיש בו קצת ציוד שמע מצטברת קופסה של כבלים ומתאמים, ואף אחד כבר לא זוכר מה מתאים למה. הרוב עובדים איכשהו, חלק מייצרים זמזום, ואחד מהם תמיד גורם לכך שרק צד אחד נשמע.

הבלבול מובן, כי אותה צורה פיזית של מחבר משמשת לשלוש מטרות שונות לפחות. ג'ק בגודל 6.3 מילימטר יכול להיות אות מונו, אות סטריאו או אות מאוזן — והם לא מתחלפים זה בזה. המדריך הזה מסדר את זה לפי ההיגיון החשמלי, לא לפי המראה.

מאוזן ולא מאוזן — ההבדל היחיד שבאמת חשוב להבין

כבל לא מאוזן מעביר את האות על מוליך אחד, עם סיכוך שמשמש גם כהחזרה. כל רעש חשמלי שנקלט בדרך מצטרף לאות ואין דרך להיפטר ממנו.

כבל מאוזן מעביר את אותו אות פעמיים על שני מוליכים, כשאחד מהם הפוך בפאזה. בקצה השני הציוד הופך את ההפוך בחזרה ומחבר את השניים. האות מתחבר ומתחזק, ואילו הרעש — שנקלט זהה בשני המוליכים — מבטל את עצמו.

מכאן נובע כל השאר: כבל מאוזן יכול לרוץ עשרות מטרים ליד כבלי חשמל בלי לקלוט רעש, וכבל לא מאוזן מתחיל להיות בעייתי כבר אחרי כמה מטרים בסביבה חשמלית רועשת.

TS: טבעת אחת, אות אחד

ג'ק עם טבעת מבודדת אחת נקרא TS. יש לו שני מגעים: קצה והשרוול. זהו כבל מונו לא מאוזן, והוא הסטנדרט לגיטרה חשמלית ולכבלי מפוחים.

זו הסיבה שכבל גיטרה ארוך במיוחד קולט זמזום. לא מדובר בכבל גרוע אלא במבנה שאין לו הגנה מובנית — ולכן מקובל להימנע מאורכים מוגזמים ולהרחיק אותו משנאים ומספקי כוח.

TRS: שתי טבעות, שתי משמעויות שונות

ג'ק עם שתי טבעות נקרא TRS ויש לו שלושה מגעים. וכאן מתחילה המלכודת: אותו מחבר משמש לשני דברים שונים לגמרי.

באוזניות, שלושת המגעים הם ערוץ שמאל, ערוץ ימין והחזרה משותפת. זהו אות סטריאו לא מאוזן. בציוד אולפן, אותם שלושה מגעים הם האות, האות ההפוך וההחזרה. זהו אות מונו מאוזן.

שניהם נראים זהים לחלוטין. ההבדל נקבע לפי מה שמחובר בשני הקצוות, ולכן צריך לדעת מה הציוד מצפה לקבל. יציאת מוניטור המסומנת "Balanced TRS" היא מונו מאוזן — כבל אחד לכל רמקול, לא כבל אחד לשניהם.

למה מתאם פסיבי לא הופך לא-מאוזן למאוזן

זו נקודה שמבלבלת הרבה אנשים. אם תחברו מקור לא מאוזן לכניסה מאוזנת דרך מתאם, האות יעבור — אבל הוא יישאר לא מאוזן. אין מוליך שני עם האות ההפוך, ולכן אין ממה לבטל את הרעש.

להפוך אות לא מאוזן למאוזן באמת דורש רכיב פעיל או שנאי. לכן קופסת DI קיימת: היא מקבלת אות לא מאוזן בעכבה גבוהה, ומוציאה אות מאוזן בעכבה נמוכה שיכול לרוץ מרחק.

XLR: התקן של מיקרופונים, ולמה

מחבר XLR עגול עם שלושה פינים הוא הסטנדרט למיקרופונים, ויש לכך ארבע סיבות מצטברות. הוא מאוזן; הוא ננעל ולא נשלף בטעות; הוא מעביר פנטום 48V; והמגעים מתחברים בסדר כזה שההארקה נוגעת ראשונה, מה שמצמצם פיצוצים בחיבור.

ההסכמה המקובלת בתעשייה היא שפין 2 נושא את האות הישיר, פין 3 את ההפוך ופין 1 את ההארקה. בציוד סטנדרטי לא צריך לחשוב על זה, אבל בכבלים מאולתרים או בציוד ישן מאוד זה יכול להסביר ביטול מסתורי של צליל.

ג'ק 6.3 מול 3.5 — אותו דבר בגודל אחר

מבחינה חשמלית אין הבדל עקרוני בין ג'ק גדול לקטן. ההבדל הוא במסורת: הגדול נפוץ בציוד נייח ובכלי נגינה, הקטן בציוד נייד.

מה שכן שונה הוא העמידות. מחבר 3.5 קטן, ומכיוון שברוב המכשירים הוא מולחם ישירות ללוח, שבר בו הופך לתיקון יקר. מחבר 4 מגעים (TRRS) בטלפונים מוסיף גם מיקרופון, ולכן כבל שנראה מתאים עלול להפעיל את המיקרופון במקום להעביר סטריאו.

RCA: לא מאוזן, וכמעט תמיד ביתי

מחבר RCA — אדום ולבן — הוא לא מאוזן, ומשמש בעיקר בציוד ביתי: מגברים, נגנים, סאונד בר וכמה מוניטורים בכניסת הבסיס.

מקרה מיוחד וחשוב הוא פטיפון. האות היוצא ממנו חלש מאוד ודורש גם תיקון עקומה מיוחד, ולכן אי אפשר לחבר אותו ישירות לכניסת ליין. ההסבר המלא נמצא במדריך פריאמפ הפונו.

רמות אות: מיקרופון, כלי, ליין

מעבר לצורת המחבר, לכל כניסה יש רמת אות שהיא מצפה לה. אות מיקרופון חלש מאוד. אות כלי חזק יותר אבל בעכבה גבוהה. אות ליין חזק בהרבה משניהם.

חיבור בין רמות לא מתאימות מייצר שתי תקלות מוכרות: אות חלש ורועש כשמחברים מקור חלש לכניסה חזקה, ועיוות כשמחברים מקור חזק לכניסת מיקרופון. במקרה השני, כפתור הנחתה המסומן Pad מוריד את האות ומציל את המצב.

זמזום של חמישים הרץ ולולאות הארקה

זמזום נמוך ומתמשך הוא לרוב לולאת הארקה: שני מכשירים מחוברים לחשמל בנקודות שונות, ויש הפרש מתח קטן ביניהם שהופך לזרם דרך כבל האודיו.

השיטה לאיתור היא בידוד: נתקו מכשיר אחד בכל פעם ושימו לב מתי הזמזום נעלם. הפתרונות הנפוצים הם לחבר את כל הציוד לאותו מפצל חשמל, להחליף חיבור לא מאוזן במאוזן, או להשתמש בשנאי בידוד. אין לנטרל את ההארקה של שקע החשמל — זה אמנם משתיק את הזמזום, אבל זו פעולה מסוכנת.

אורך הכבל: מתי זה באמת משנה

בכבל מאוזן, אורכים של עשרות מטרים אינם בעיה מעשית. בכבל לא מאוזן, כל מטר מוסיף קיבול וסיכון לרעש — ובכבל גיטרה זה אפילו נשמע, בצורת אובדן צלילים גבוהים.

הכלל המעשי פשוט: הריצות הארוכות צריכות להיות מאוזנות, והריצות הלא מאוזנות צריכות להיות קצרות ככל האפשר.

כבל יקר מול כבל זול

מה שכסף כן קונה בכבל: מחברים שלא מתפרקים, פריקת מאמץ שמונעת שבר בנקודת היציאה, סיכוך צפוף וגמישות טובה יותר. אלה הבדלים אמיתיים, והם מתבטאים באורך החיים ולא בצליל.

מה שכסף כמעט לא קונה בכבל אנלוגי סטנדרטי: שיפור צליל מורגש. מקובל שכבל תקין באורך סביר מעביר את האות כמו שהוא. הוויכוח על כך ותיק, אבל לצורכי אולפן ביתי, כבל בנוי היטב בטווח הבינוני הוא החלטה סבירה שלא צריך לחזור אליה.

כבלים דיגיטליים: חוקים אחרים

USB, אופטי ו-HDMI מעבירים מספרים, לא מתח משתנה. לכן הם לא "נשמעים" שונה — הם או עובדים או לא. כשיש בעיה היא מופיעה כשקט מוחלט, כניתוקים או כקרקושים חדים.

מה שכן חשוב אצלם הוא הקפדה על התקן והאורך המרבי, ובכבלי אופטי — הימנעות מכיפוף חד, שפשוט שובר את הסיב הפלסטי.

ערכת בסיס לאולפן ביתי קטן

• שני כבלי XLR באורך שלושה מטרים למיקרופונים.
• שני כבלי TRS מאוזנים ליציאות המוניטור.
• כבל TS אחד לגיטרה, באורך סביר ולא מקסימלי.
• מאריך אוזניות עם מתאם 3.5 ל-6.3, כי היציאה בכרטיס גדולה.

זה מכסה את מרבית התרחישים לצד כרטיס קול עם שתי כניסות. שאר המתאמים בקופסה נחוצים לעתים רחוקות.

כבל רמקול הוא לא כבל אות

זו טעות שקל לעשות, כי בשני המקרים אפשר למצוא ג'ק 6.3 בקצה. כבל שיוצא ממגבר אל רמקול פסיבי נושא הספק ממשי בזרם גבוה, ולכן הוא עבה, בעל שני מוליכים ובלי סיכוך.

כבל אות, לעומת זאת, נושא מתח זעיר וחייב סיכוך. שימוש בכבל אות כחיבור רמקול מחמם אותו ומעמיס על המגבר, ושימוש בכבל רמקול כחיבור אות מייצר זמזום מיד. אם יש ספק, המשקל והעובי מסגירים את ההבדל.

מפצלים, מתאמים ומה הם עושים לאות

מפצל פסיבי שמפצל יציאה אחת לשתי כניסות בדרך כלל עובד, כי כניסות מודרניות הן בעלות עכבה גבוהה ולא מעמיסות. מפצל שמחבר שני מקורות לכניסה אחת הוא סיפור אחר: הוא יוצר קשר ישיר בין שתי יציאות, והתוצאה נעה בין ירידת עוצמה ועיוות לבין נזק לציוד.

לחיבור של כמה מקורות לכניסה אחת צריך מערבל קטן או מפצל פעיל. זה נכון גם כשהכול נשמע בסדר — חלק מהנזק הזה מצטבר לאט ואינו מורגש מיד.

אשר למתאמים בכלל: כל מתאם מוסיף שתי נקודות מגע נוספות, ולכן הוא גם נקודת כשל נוספת. כבל אחד עם המחברים הנכונים בשני הקצוות עדיף על כבל ושני מתאמים, גם אם חשמלית התוצאה זהה.

סימון וסידור, ולמה זה חוסך שעות

אחרי שלושה מכשירים ושישה כבלים, איתור תקלה הופך לעבודה בלשית. פתרון פשוט הוא לסמן כל כבל בשני קצותיו — סרט צבעוני או תווית — כך שאפשר לזהות מסלול בלי למשוך.

הפרדה פיזית בין כבלי חשמל לכבלי אות מפחיתה זמזום, ואם הם חייבים להצטלב, כדאי שיצטלבו בזווית ישרה ולא יימשכו זה לצד זה לאורך. לגלגל כבל בעדינות ולא סביב המרפק מאריך את חייו יותר מכל שיקול איכות בקנייה.

איך מאתרים כבל תקול בלי ציוד מדידה

ברוב המקרים הכשל הוא בנקודת היציאה מהמחבר, כי שם הכבל מתכופף. התסמין האופייני הוא צליל שנקטע כשמזיזים את הכבל.

שיטת הבדיקה היא החלפה שיטתית: החליפו כבל אחד, נסו, החזירו. אם יש מולטימטר, מצב בדיקת רציפות יאתר קצר או ניתוק בשניות. ואם כבל מייצר רעש רק במקום מסוים בחדר, ייתכן שהבעיה אינה בו אלא בסביבה החשמלית שבה הוא מונח.

סיכום מעשי

שלושה כללים מכסים כמעט הכול: ריצה ארוכה צריכה להיות מאוזנת, מקור צריך להתחבר לכניסה שמצפה לרמה שלו, ומתאם פסיבי משנה צורה ולא אופי חשמלי.

מי שיזכור את השלושה האלה יימנע מרוב הזמזומים, מרוב הצלילים החלשים ומרוב המקרים שבהם רק צד אחד נשמע — עוד לפני שהוא נוגע בהגדרה כלשהי בתוכנה.

שווה גם לשמור על ציפיות מציאותיות בכיוון ההפוך: כבל תקין אינו משפר צליל, וכבל יקר אינו מתקן כניסה שגויה או רמה לא מתאימה. הכבלים הם התשתית שמאפשרת לשאר הציוד לעבוד כפי שתוכנן, והתפקיד שלהם מסתיים שם.

ולבסוף, כדאי להחזיק כבל רזרבי אחד מכל סוג שאתם באמת משתמשים בו. כבל תקול מתגלה תמיד ברגע הכי לא מתאים, וההחלפה המהירה היא גם הבדיקה המהירה ביותר.
